中國目前是世界上最大的制氫國，現有工業制氫產能約為2500萬t/a，其中煤制氫產能約1000萬t/a，占比最大，其次是工業副產氫約800萬t/a。化石能源重整制氫技術成熟、規模大、成本低，但CO₂排放量大。

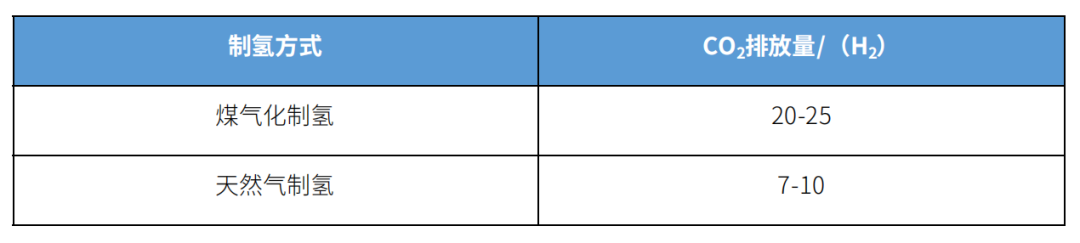

煤制氫和天然氣制氫的二氧化碳排放對比

而近幾年的國際氫能發脹熱潮，與利用氫能降低碳排放、進一步發展可再生能源的愿景密切相關，顯然化石燃料制氫不能達到預期目標。氫氣作為能源載體，將在全球能源轉型中與電力互為補充。水電解制氫被認為是未來制氫的發展方向，特別是利用可再生能源電解水制氫，具備將大量可再生能源電力轉移到難以深度脫碳工業部門的潛力，成為各國瞄準的方向和攻關重點。

水電解制氫是指水分子在直流電作用下被解離生成氧氣和氫氣，分別從電解槽陽極和陰極析出。

上游：能源電力與電解水制氫設備原材料，包括電解槽隔膜、電解液、正/負電極板等;

中游：電解水制氫設備及建設項目，其主要工藝包括ALK/PEM/AEM/SOEC;

下游：氫能儲運、燃料電池、工業應用、發電等應用領域。

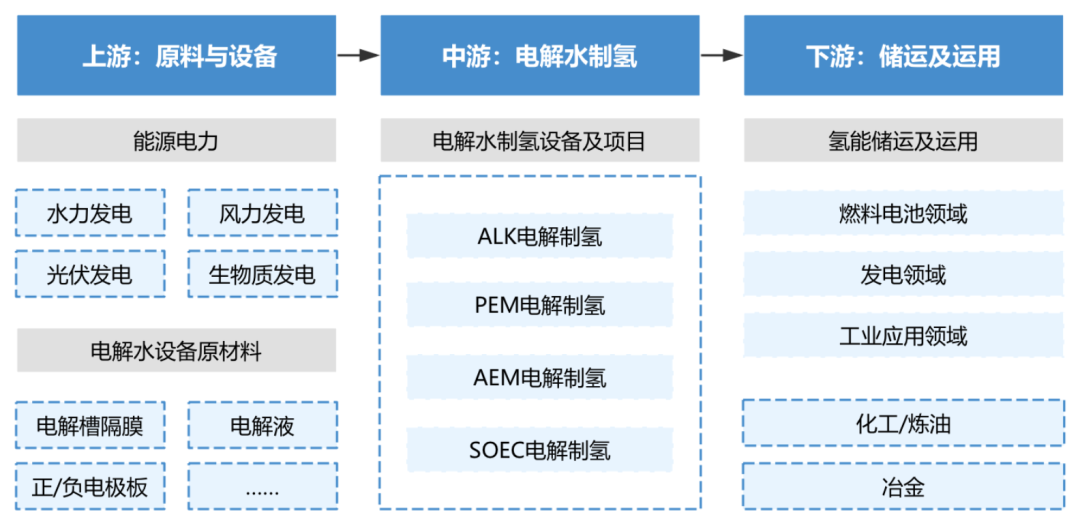

水電解制氫產業鏈

產業鏈上游的參與者主要：金風科技、遠景能源、明陽智能、通威股份等能源電力供應商;東岳未來、科潤新材料、東材科技、浙江漢丞等制氫設備及材料的供應商。

產業鏈中游的參與者主要：寶豐能源、華能集團、陽光電源、中國石化等電解水制氫供應商。

產業鏈下游的參與者主要：國富氫能、氫楓能源、嘉化能源等氫能儲運供應商;億華通、國鴻氫能、重塑能源等燃料電池供應商。

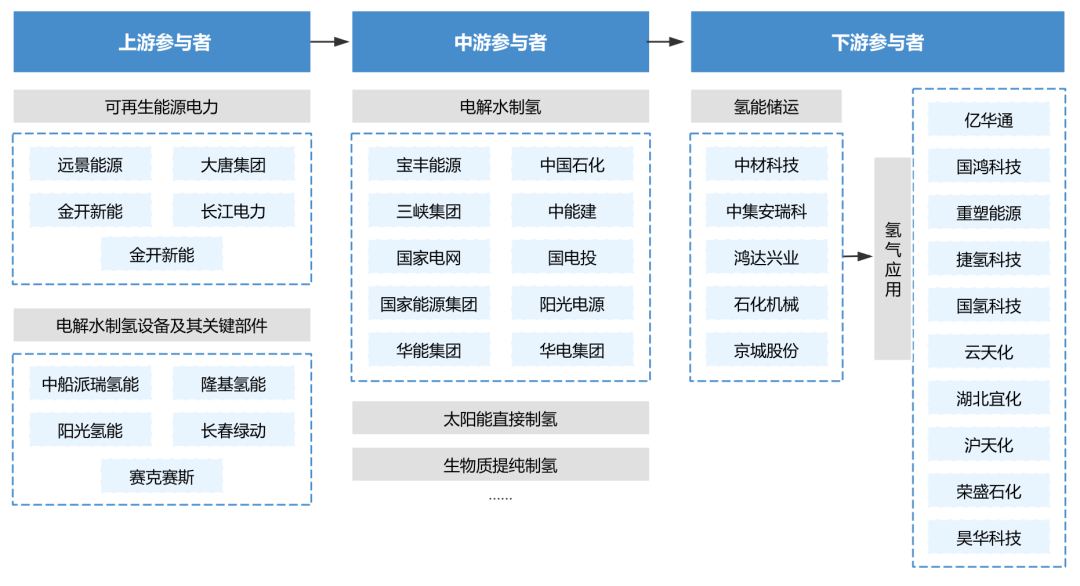

產業鏈上下游主要參與者

2023年全球新建成電解水制氫產能約7.3萬噸/年，同比增長約204%。到2023年12月底，全球電解水制氫累計產能約達16.7萬噸/年。據預測，2024年累計產能將達21萬噸/年，2025年將達25萬噸/年。

2023年全球制氫電解槽新增裝機達653MW，同比增長176%。據預測，2024年全球制氫電解槽將進一步增長至803MW，2025年或將超過1000MW。

?2024年水電解制氫的區域分布主要集中在西北地區和華北地區，尤其是內蒙古、河北、新疆、甘肅等地。?截至2024年，全國已有291個運行、在建和規劃的綠氫項目，基本覆蓋全國，但產能主要集中在內蒙古、河北、新疆、甘肅等西北地區?。

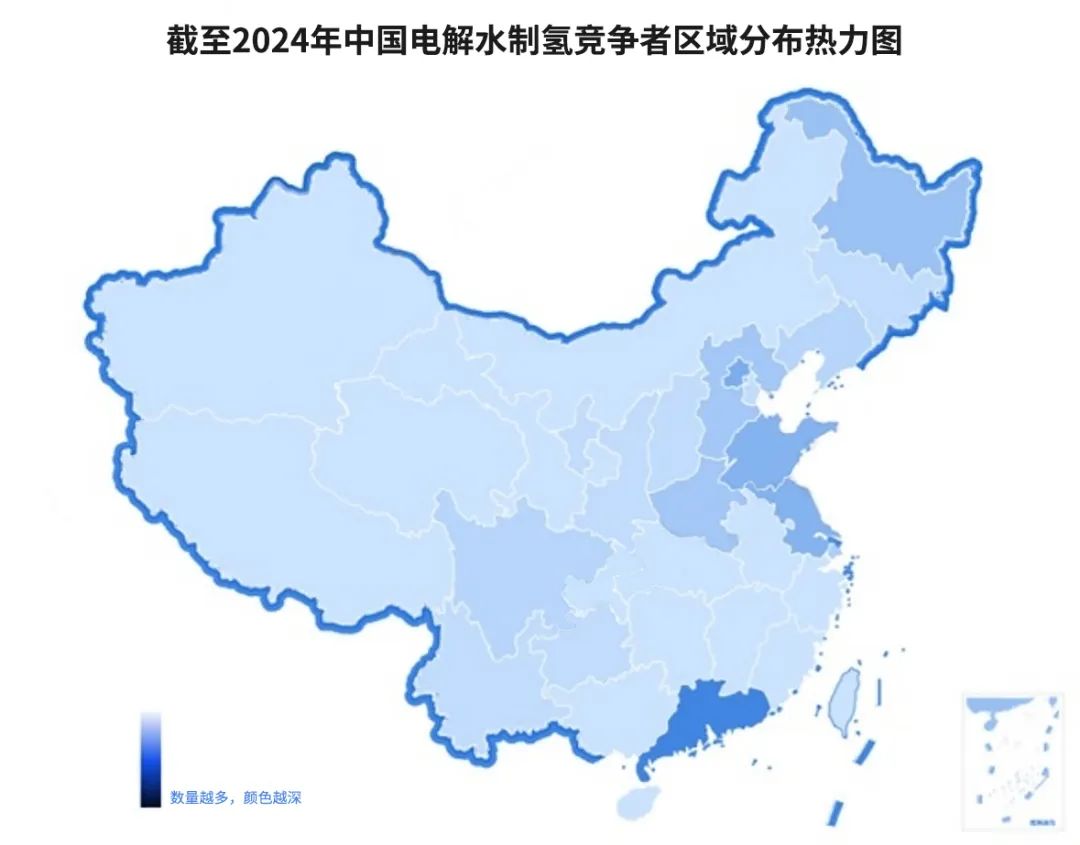

根據中國電解水制氫行業競爭者的區域分布情況，東北部地區競爭者分布覆蓋范圍較為廣泛，但廣東省是電解水制氫企業數量最多的省市，其次為北京市、山東省和江蘇省。

2023年是中國綠氫產業爆發之年，也是中國電解槽需求新高之年。2023年1-12月中國電解水制氫設備公開招標需求規模超2000MW，已達到2022年全年出貨量的2倍有余。

據曼塔瑞統計，2024年以來，國內完成電解槽招標的項目有能建松原（64000Nm3/h）、天楹遼源（56000Nm3/h）、俊瑞溫宿（40000Nm3/h）、大唐多倫（14000Nm3/h）、國華滄州（13000Nm3/h）、上海電氣洮南（8200Nm3/h）、吉電鹽城（8000Nm3/h）、達能膠州（4000Nm3/h）等，20MW以上項目完成招標的已超1GW，新疆天科隆4套2000Nm3/h電解槽尚在招標中，還有約2.3GW的綠氫項目蓄勢待發，正在籌備招標，電解槽招標已遠超過去年數據。

根據電解槽隔膜材料的不同，目前市場上主要有堿性水電解（ALK）、質子交換膜純水電解（PEM）、陰離子交換膜水電解（AEM）和固體氧化物水電解（SOEC）四種技術路線。

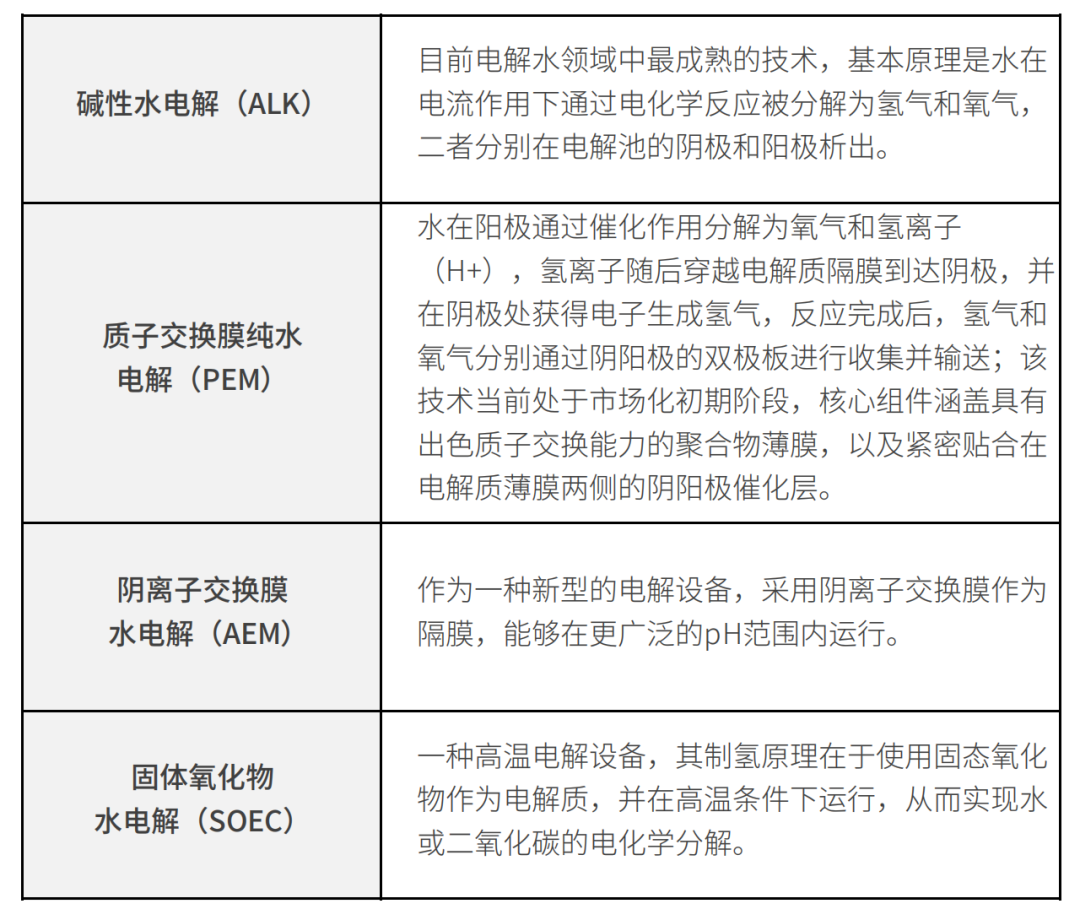

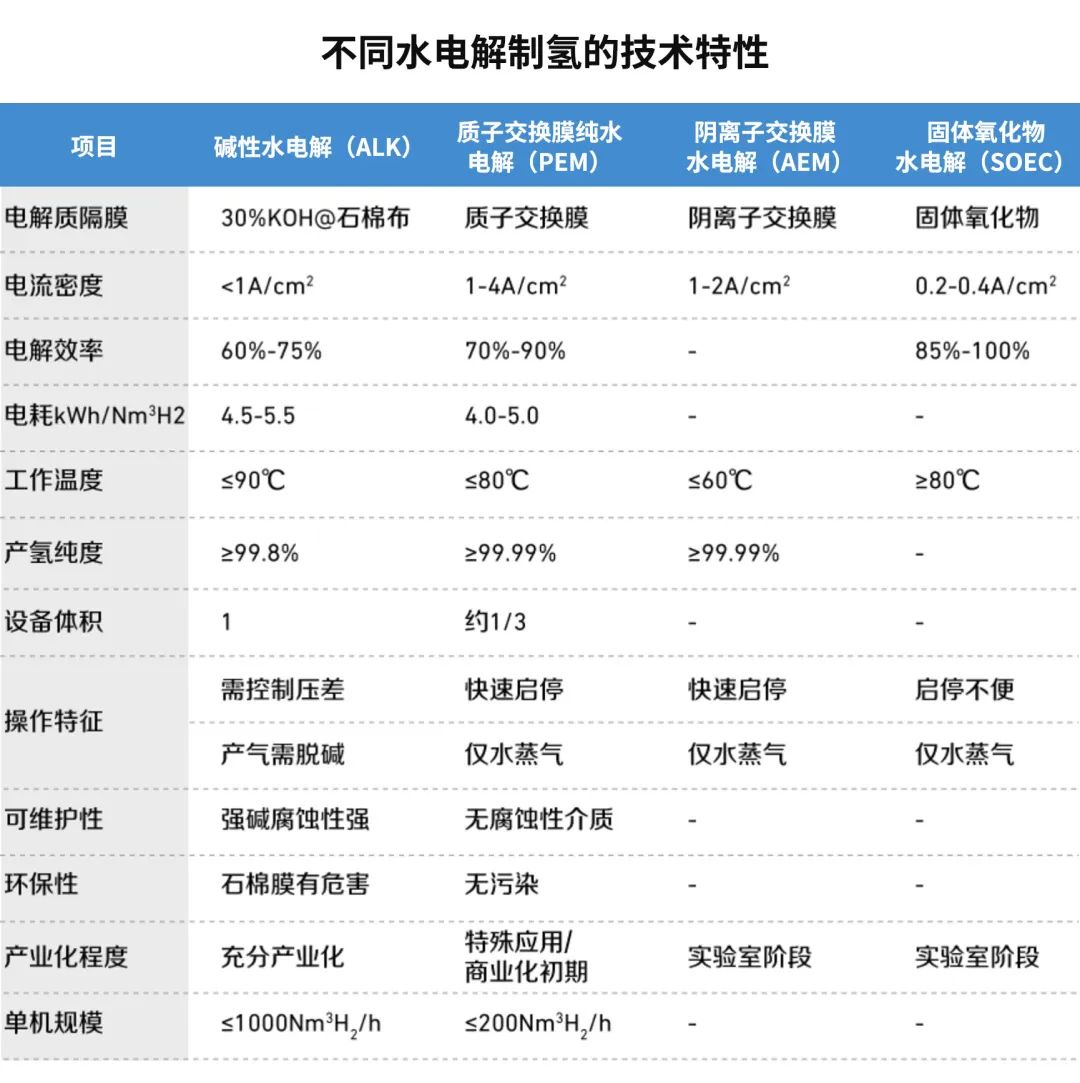

水電解制氫主要技術

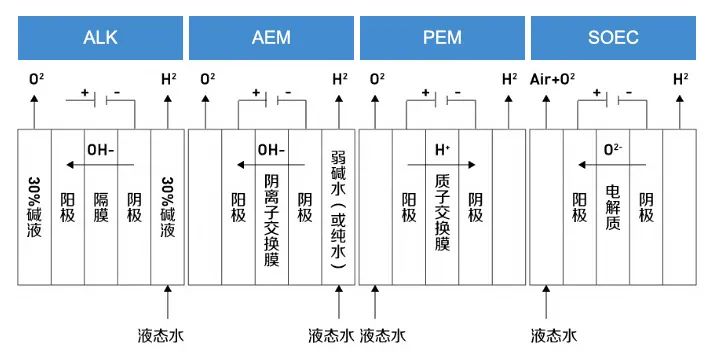

四種技術原理圖

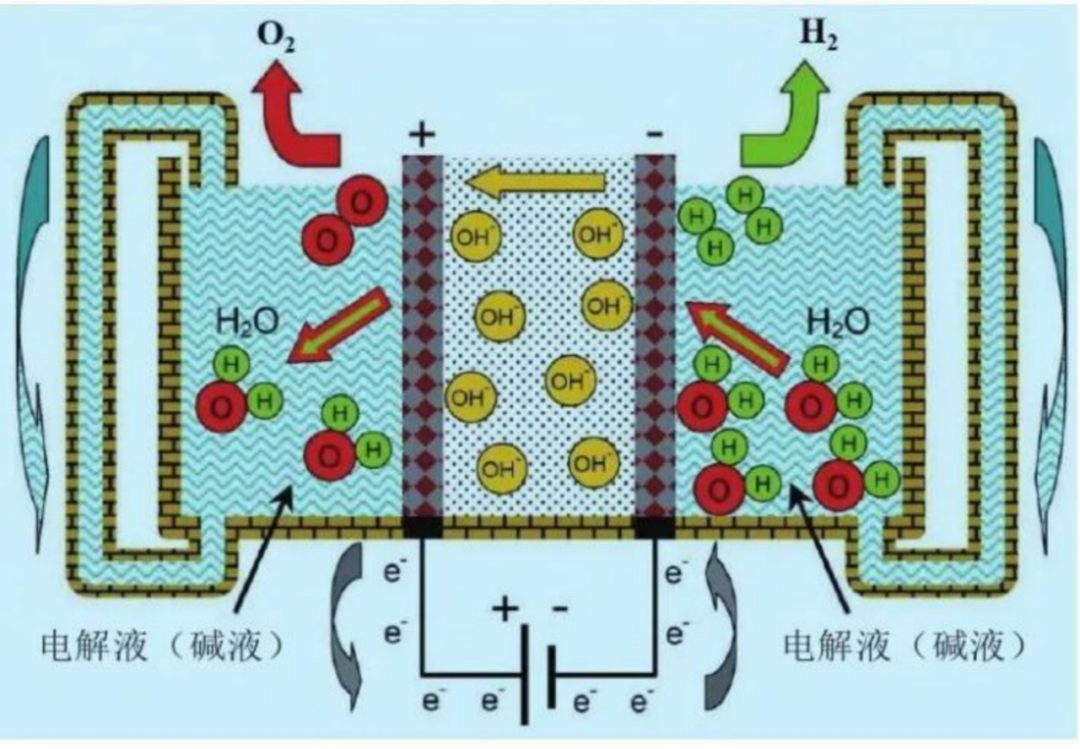

堿性水電解制氫電解槽隔膜主要由石棉組成，起分離氣體的作用。陰極、陽極主要由金屬合金組成，如Ni-Mo合金等，分解水產生氫氣和氧氣。

• 優點：堿性水電解制氫技術成熟，投資、運行成本低。

• 缺點：堿液流失、腐蝕、能耗高等問題。

堿性電解槽制氫是較成熟的電解制氫技術，堿性電解槽安全可靠，壽命長達15年，已廣泛商業化使用。堿性電解槽工作效率一般為42%~78%。在過去幾年里，堿性電解槽主要取得兩方面進展，一方面，改進后的電解槽效率得到提高，降低了與用電有關的運營成本；另一方面，操作電流密度增加，投資成本降低。

在市場化進程方面，ALK作為最為成熟的電解技術占據著主導地位，尤其是一些大型項目的應用。我國ALK裝置的安裝總量為1500~2000套，多數用于電廠冷卻用氫的制備，國產設備的最大產氫量為1000Nm³/h。國內代表性企業有中國船舶集團有限公司第七一八研究所、蘇州競立制氫設備有限公司、天津市大陸制氫設備有限公司等。

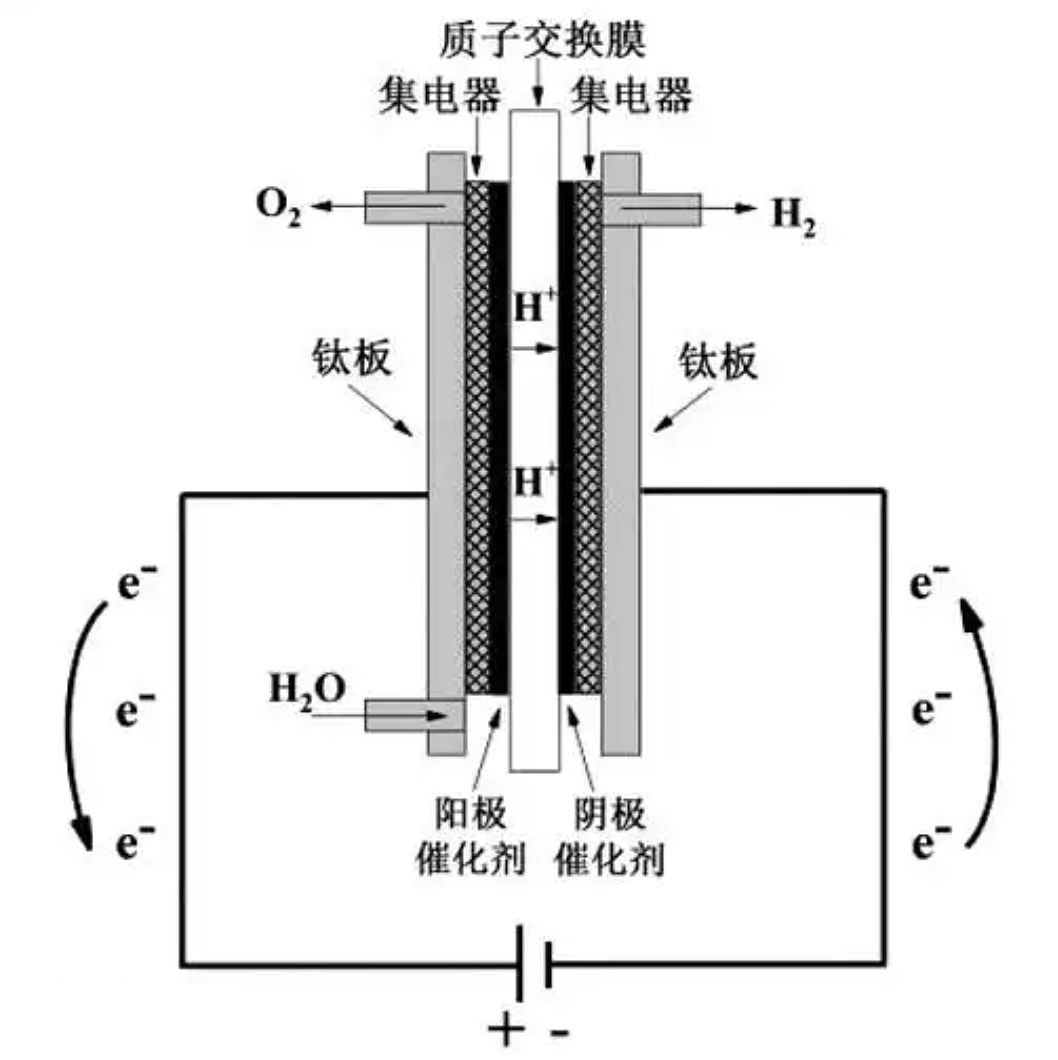

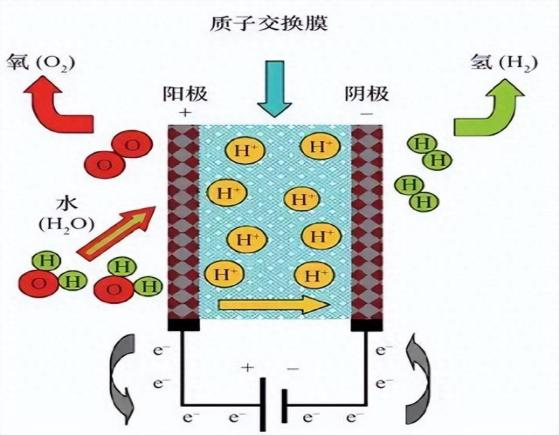

PEM制氫主要分為4個步驟：

1. 水在正極上發生水解反應（2H₂O=4H⁺4e^-+O₂）

2. 4H⁺穿過有序膜電極到達負極

3. 4e^-電子通過外電路由正極傳到負極

4. 到達負極后4H⁺+4e^-=2H₂生成氫氣

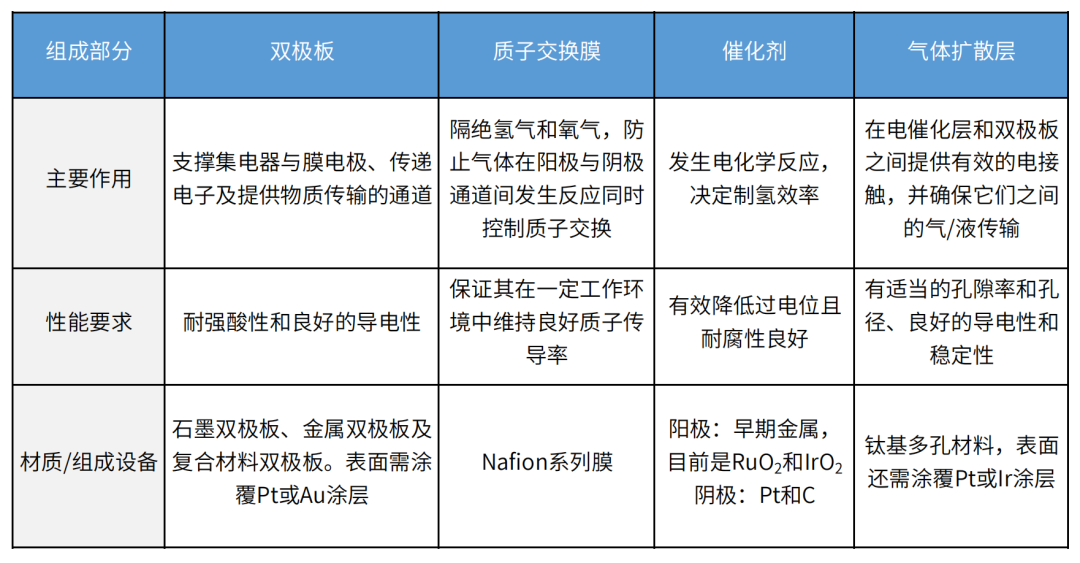

PEM電解水裝置由電解槽和輔助系統組成，其中電解槽的核心部件包括雙極板、氣體擴散層、質子交換膜、陰極和陽極催化劑。

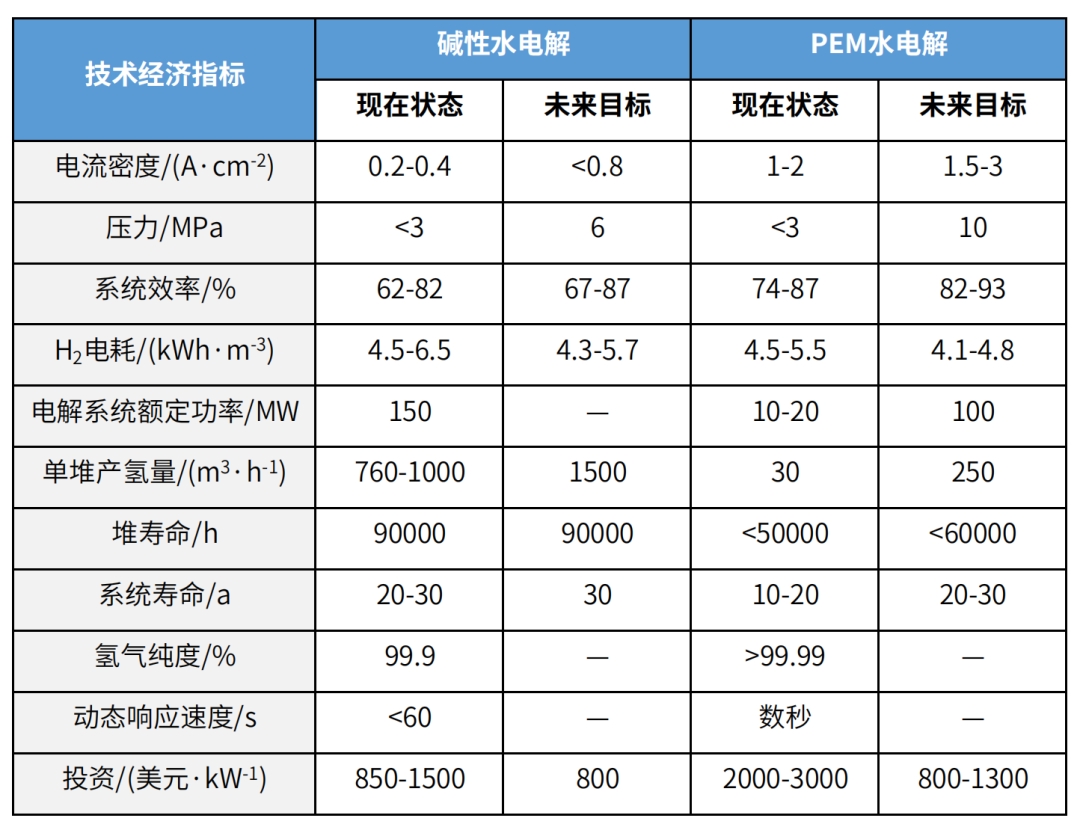

PEM水電解槽以PEM為電解質，以純水為反應物，加之PEM的氫氣滲透率較低，產生的氫氣純度高，僅需脫除水蒸氣；電解槽采用零間距結構，歐姆電阻較低，顯著提高電解過程的整體效率，且體積更為緊湊；壓力調控范圍大，氫氣輸出壓力可達數兆帕，適應快速變化的可再生能源電力輸入。與堿性水電解制氫相比，PEM水電解制氫工作電流密度更高（＞1A/cm²），總體效率更高（74%~87%），氫氣體積分數更高（>99.99%），產氣壓力更高（3~4 MPa），動態響應速度更快，能適應可再生能源發電的波動性。由于聚合物膜不耐高溫，電解槽操溫度常低于80℃。

區別于ALK堿性水電解制氫，PEM水電解制氫選用具有良好化學穩定性、質子傳導性、氣體分離性的全氟磺酸質子交換膜作為固體電解質替代石棉膜，能有效阻止電子傳遞，提高電解槽安全性。PEM水電解槽主要部件由內到外依次是質子交換膜、陰陽極催化層、陰陽極氣體擴散層、陰陽極端板。其中擴散層、催化層與質子交換膜組成膜電極，是整個水電解槽物料傳輸以及電化學反應的主場所，膜電極特性與結構直接影響PEM水電解槽的性能和壽命。

注：電解槽沒有品牌之分，只有技術之分。

PEM水電解制氫技術具有“與可再生能源的耦合和高安全性”的特點：

• 與可再生能源耦合：堿性電解槽的動態輸入下限為10-40%，PEM電解槽為 0-10%。PEM電解槽負載范圍可達0-150%，生產速率可以在整個負載范圍內發生變化，對輸入電源具有高度的靈活性和適應性，可維持可再生能源穩定地輸入電網，使儲能應用更加靈活，與可再生能源耦合。而堿性制氫液電解響應速度慢，使其與間斷性可再生能源耦合困難。




• 高安全性：PEM電解水制氫選用具有良好化學穩定性、質子傳導性、氣體分離性的全氟磺酸質子交換膜作為固體電解質，能有效阻止電子傳遞，在高壓下也能保證氫氣和氧氣被隔離到陰陽兩極而不外泄，提高電解槽安全性。

PEM制氫采用的是質子交換膜固體電解質，產生的氣體無需進行脫堿處理，且分子級微孔的離子膜厚度很小，不易產生氫反滲透。PEM型只需要純水，不需任何添加物，沒有腐蝕性液體，從而對壞境無污染，同時氣體純度也高；而傳統堿性電解液中需要添加15%NaOH或30%KOH，因此電解液腐蝕性強，易產生沖液污染負載管路。

PEM型的催化電極屬于分子級微孔，緊貼于離子膜兩邊及其內部孔道間，是一種零極距催化電極，它的優點是反應面積大，轉換效率高；而傳統堿性的電極間有小距離限制，極間電阻大，導致電流變大，發熱量高，轉換效率低。

PEM型的電解槽內兩級室的集電器結構緊密且有彈性，從而使得電解槽重量輕、體積小，重量僅是相同產氫量的普通電解槽的1/3，優點是零極距，槽內阻??；而傳統堿性電解槽內極室的集電器沒有彈性，從而電能熱損失高，轉換效率低。

PEM電解水制氫的系統響應速度快，適應動態操作，這非常適用于可再生能源如風能、太陽能輸電的不均勻性、間歇性、波動性。

從技術角度考慮，其采用的電解池結構緊湊、體積小、利于快速變載，電解槽效率高、得到的氣體純度高、所需能耗低，安全可靠性也同時得到大大提高，更適合可再生能源的波動性，因此，PEM水電解技術被譽為制氫領域極具發展前景的水電解制氫技術之一。

PEM電解制氫的優點是響應速度快、在電力輸出極端條件下（低于20%負載或150%最大負載以內）仍可正常使用?？紤]到可再生能源的輸出功率變化較大、處于低負載和高負載區間的時間較長的特點，因此在實際使用中使用PEM作為可再生能源電解儲氫的經濟性在現有技術條件下反而可以超過堿性電解法制氫。

由于PEM電解槽需要在強酸性和高氧化性的工作環境下運行，因此設備對于價格昂貴的金屬材料如銥、鉑、鈦等更為依賴，導致成本過高。這也是制約PEM制氫技術發展的瓶頸及研發攻克方向。

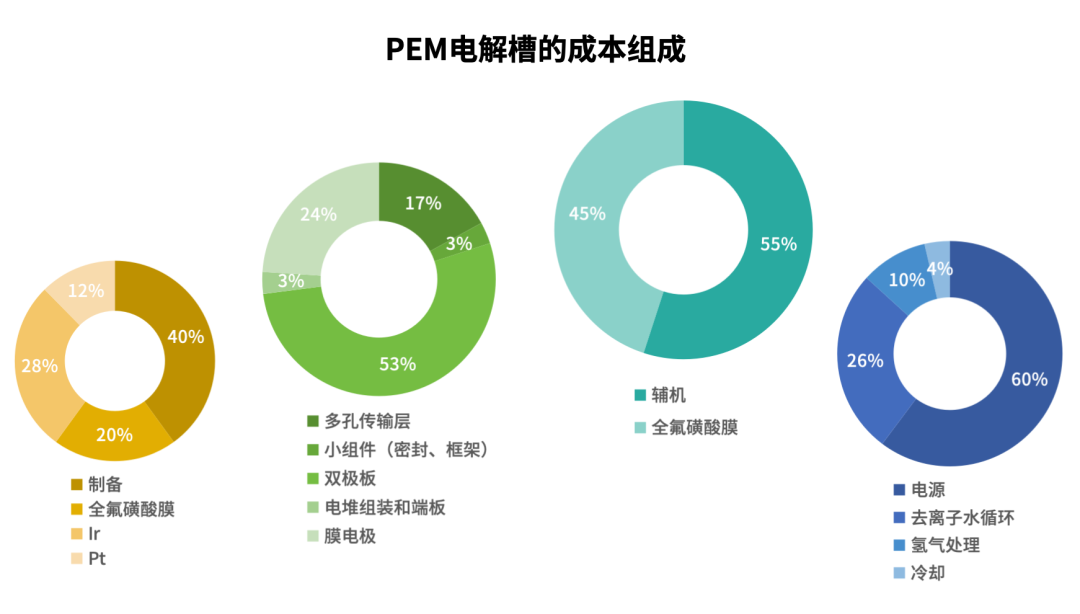

過去五年電解槽成本已下降了40%，但是投資和運行成本高仍然是PEM水電解制氫待解決的主要問題，這與目前析氧、析氫電催化劑只能選用貴金屬材料密切相關。為此降低催化劑與電解槽的材料成本，特別是陰、陽極電催化劑的貴金屬載量，提高電解槽的效率和壽命，是PEM水電解制氫技術發展的研究重點。

PEM電解槽的陽極處于強酸性環境（pH≈2）、電解電壓為1.4~2.0V，多數非貴金屬會腐蝕并可能與PEM中的磺酸根離子結合，進而降低PEM傳導質子的能力。當前的陽極銥催化劑載量在1mg/cm²量級，陰極Pt/C催化劑的Pt載量約為0.4~0.6 mg/cm²。Ru的電催化析氧活性高于Ir，但穩定性差；通過與Ir形成穩定合金可提高催化劑的活性與穩定性。受限于PEM水電解制氫的酸性環境、陽極高電位、良好導電性等要求，非貴金屬催化劑或非金屬催化劑的研發難度較大，預計一定時期內實際用于大規模電解槽的催化劑仍以Ir為主。未來降低制氫成本、減少貴金屬催化劑用量的更好方法是研發超低載量或有序化膜電極。

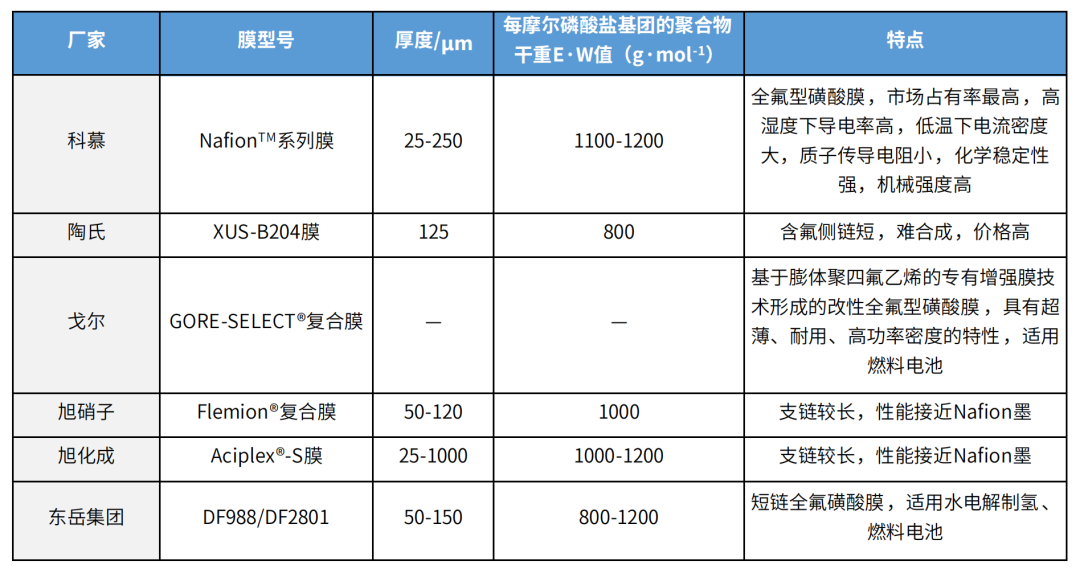

在PEM方面，目前常用的產品有科慕公司Nafion系列膜、陶氏化學XUS-B204膜、旭硝子株式會社Flemion系列膜、旭化成株式會社Aciplex-S系列膜等。

PEM電解水的陽極需要耐酸性環境腐蝕、耐高電位腐蝕，應具有合適的孔洞結構以便氣體和水通過。受限于PEM電解水的反應條件，PEM燃料電池中常用的膜電極材料（如碳材料）無法用于水電解陽極。3M公司研發了納米結構薄膜（NSTF）電極，陰陽兩極分別采用Ir、Pt催化劑，載量均為 0.25mg/cm²；在酸性環境及高電位條件下可以穩定工作，表面的棒狀陣列結構有利于提高催化劑的表面分散性。Proton公司采用直接噴霧沉積法來減少催化劑團聚現象，將載量0.1mg/cm²的Pt/C和Ir，載量0.1mg/cm²的IrO₂沉積在Nafion117膜上；單電解池的應用性能與傳統高催化劑載量電解池相似（1.8A·cm–2@2V），在2.3V電壓下穩定工作500h。改善集流器的性能也可提高電解槽性能。

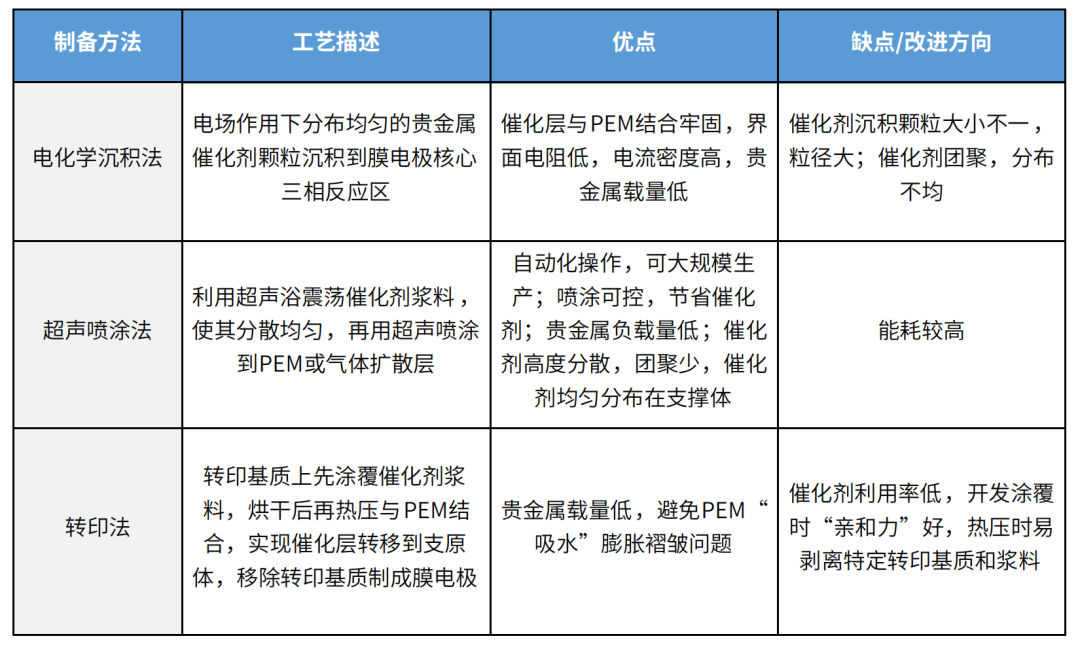

膜電極方面，在CCS法和CCM法基礎上，近年來新發展起來的電化學沉積法、超聲噴涂法以及轉印法成為研究熱點并具備應用潛力。新制備方法從多方向、多角度改進膜電極結構，克服傳統方法制備膜電極存在的催化層催化劑顆粒隨機堆放，氣體擴散層孔隙分布雜亂等結構缺陷，改善膜電極三相界面的傳質能力，提高貴金屬利用率，提升膜電極的電化學性能。

由于雙極板及流場占電解槽成本的比重較大，降低雙極板成本是控制電解槽成本的關鍵。在PEM電解槽陽極嚴苛的工作環境下，若雙極板被腐蝕將會導致金屬離子浸出，進而污染PEM，因此常用的雙極板保護措施是在表面制備一層防腐涂層。

目前，我國PEM電解水制氫技術正在經歷從實驗室研發向市場化、規?；瘧玫碾A段變化，逐步開展示范工程建設，如中國科學院大連化學物理研究所、陽光電源股份有限公司共同建立的PEM電解水制氫聯合實驗室，針對PEM電解水技術產業化的關鍵問題，如廉價催化劑的活性與穩定性、膜滲透性、膜電極結構等開展研究攻關；針對雙極板、擴散層等，發展高電流密度與高電壓條件下的廉價抗腐蝕鍍層技術，著力提高電解效率、降低綜合成本。

雖然我國氫能行業處于發展初期，但行業多板塊呈現出快速發展的態勢，膜電極板塊同樣獲得快速進步，不斷涌現出新的企業。降本增效作為新能源行業的重要目標一直為企業所追求，新產品、新技術應運而生，進而有力推動的發展。

總部位于湖南省株洲市，專業從事PEM水電解制氫電解槽、設備、系統研發生產。公司技術源于中國載人航天，研發團隊歷經30多年致力于技術的研發、測試、論證、升級。產品率先實現完全國產，技術達到國際領先水平?。

在2023年度發布了多款PEM制氫新品，提升了產品性能和結構設計，具有較強的市場競爭力?。

2024年2月28日-3月1日，清能股份亮相2024日本氫能展。其1MW的PEM電解槽憑借3.6-4.3kWh/Nm3H?優秀能耗表現、0.223m3高度緊湊的體積，在展會中備受關注。期間，清能股份還重磅發布了在陰離子交換膜方面取得的重大技術突破，計劃在2024年開始向商業客戶提供兆瓦級AEM電解系統。

在PEM電解制氫領域活躍度較高，發布了多款新品，展示了其在技術上的不斷創新和進步?。

作為PEM電解制氫領域的領先企業之一，重塑能源在2023年度也有多款新品發布，進一步鞏固了其在市場上的地位?。

億華通在PEM電解制氫領域也有顯著貢獻，其產品和技術在行業內具有較高的認可度?。

康明斯在2023年發布了其5MW PEM電解水制氫產品，該產品為單臺5MW的模塊化產品，制氫能力達到1000標方/小時，具有較高的市場關注度?。

2024年1月29日，康明斯Accelera全球首臺針對中國市場的本地化HyLYZER?-1000產品正式下線。該產品為單臺5MW的模塊化產品，制氫能力1000標方/小時，目前產品已經完成實驗室測試，可實現5%的超低負荷運行能力，直接輸出氫氣純度可實現99.99%(不含氫氣純化，不含水狀態)。23年4月底，該產品在位于廣東佛山的康明斯恩澤綠氫設備制造基地正式投產，于同年9月完成組裝并進入測試間的調試和研發驗證階段。

現代能源集團發布了全國首套PEM電解水制氫加氫一體機示范應用，展示了其在技術創新和實際應用方面的領先地位?。

2024年1月初，作為廣州市黃埔區國有專業化能源集團，現代能源集團牽頭完成了全國首套PEM電解水制氫加氫一體機，并進行示范應用。示范樣機的制氫能力為10Nm3/h，產氫壓力為1-4MPa，氫氣壓縮機排氣壓力為45MPa。該設備主要由制氫及純化系統、壓縮系統、加注系統、冷卻系統、控制系統、輔助系統等組成，氫氣純度滿足GB/T37244-2018《質子交換膜燃料電池汽車用燃料氫氣》。整套裝備結構緊湊、隨制隨加、節能高效，可以靈活布置，滿足不同場景需求。

發布了300Nm3/h PEM電解槽新品，該電解槽在多個關鍵指標上趕超國際先進水平。

2024年2月28日，陽光氫能全球首發300Nm3/h PEM電解槽。該電解槽不僅突破了國內PEM電解槽單槽產氫量，更在多個關鍵指標上趕超國際先進水平。該款PEM電解槽采用專利密封結構，工作壓力高達3.5MPa；獨創的一體化結構與多功能流場設計，使額定直流電耗低于4.15kwh/Nm3 H?；設備負荷調節范圍達5%-110%，負荷調節速率10%/s，在對動態性能調節要求更高的場景下，具有顯著優勢。同時，它采用多梯度鍍層結構，耐腐蝕性更強，大大延長了電解槽的壽命。

賽克賽斯深耕PEM制氫領域，自主掌握了從質子膜、催化劑、膜電極到電堆和系統集成的全套核心工藝。在PEM制氫細分領域，公司多年市場占有率第一，產品已廣泛應用于高端實驗室、半導體、醫藥、電力、冶金、環保、化工、檢驗檢疫、人工鉆石等領域，并出口至30多個國家和地區。在能源領域，公司產品已在內蒙古、陜西、天津、浙江、廣東等地的電廠和光伏、風電等新能源耦合儲能項目中落地，取得了良好的社會效益和經濟效益。

北京氫羿能源科技有限公司成立于2023年10月，聚焦PEM電解水制氫電解槽及配套系統的研發、生產和銷售，主要產品包括高效長壽命催化劑、高電密膜電極、單槽最高可達1-2MW電解槽、配套輔助系統等，可根據客戶需求提供完整的最佳的風電綠氫制取-綠氨/綠醇系統解決方案。

氫羿能源團隊核心人員在電解水制氫技術方面均有豐富的工業經驗，由國內少有的具備全套PEM電解水制氫完整技術的團隊創立，低貴金屬催化材料技術達到工業應用水平。公司技術經過高達4000h的工業級PEM電解槽長時實況下運行成功驗證，可直接實現量產落地，在國內最早突破并實現應用，各項性能和技術指標處于國內領先水平。

PEM電解水制氫的系統響應速度快，適應動態操作的特點非常適用于可再生能源，如風能、太陽能發電的不均勻性、間歇性，未來應用優勢明顯。相比于堿性電解槽，PEM電解槽由于設備成本過高，制氫成本相對較高，但隨著氫能行業的發展，氫氣需求的增加，以及技術的進步，會帶來PEM電解槽成本的下降，疊加可再生能源電力成本的下降和產氫數量的增加，最終PEM電解槽制氫成本會低于堿性電解槽。由于其效率高、能耗少、響應快、負載高等優勢，PEM電解槽將是未來可再生能源電解制氫的主流方向。
